T Form 2×NPI Ankrajlı Ka. Cephe Kanalı
Ürün Açıklaması
Depreme dayanıklı özel yerli üretim olan yerli üretim CNS-U-03W L200 T Form Kaynaklı Cephe Kanalı (200 mm), 2 adet NPI profil ankraj ile panele sabitlenen yüksek mukavemetli bir bağlantı elemanıdır.
8.8 kalite T-cıvatalarla birlikte kullanıldığında 70,9 kN çekme (pullout) ve 81,3 kN kesme kapasitesine ulaşır.
Zorlu sismik alanlarda DD-1 ve DD-2 sismik koşullarında cephe sistemleri için üst düzey güvenlik ve stabilite sunar.
Kolon–Panel · Kiriş–Panel γ = 2
DD1-DD2

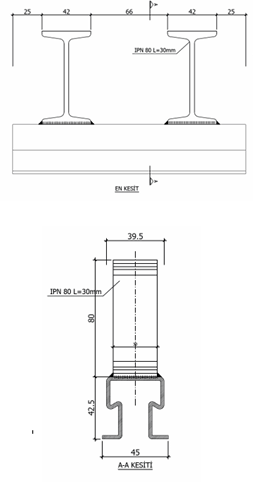

Teknik Çizim
Teknik Özellikler
| Uzunluk | 200 mm |
|---|---|
| Ankraj | 2× NPI |
| Çekme Kapasitesi | 70,9 kN |
| Kesme Kapasitesi | 81,3 kN |
