Kolon Önü Yatay Cephe Bağlantı Soketi
Ürün Açıklaması
Yerli üretim olan CNS-U-05 Kolon Önü Yatay Cephe Bağlantı Soketi, kolonlar arası yatay cephe panellerini ana taşıyıcı sisteme sabitlemek için tasarlanmış, 2 adet U formlu çubuk ankrajlı özel bir donanımdır. Şantiye ortamında yatayda ±40 mm ve düşeyde ±30 mm montaj toleransı sağlayarak kurulumda büyük kolaylık sunar. 104,4 kN çekme (pullout) ve 90,1 kN kesme kapasitesi ile son derece yüksek bir mekanik dayanım sergiler; DD-1 ve DD-2 sismik bölgelerindeki cephelerin güvenliğini garanti altına alır.
DD1-DD2

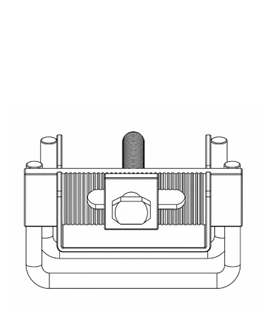

Teknik Çizim
Teknik Özellikler
| Yatay Tol. | ±40 mm |
|---|---|
| Düşey Tol. | ±30 mm |
| Çekme Kapasitesi | 104,4 kN |
| Kesme Kapasitesi | 90.10 kN |
