C Form 3×Saç Ankrajlı P. Cephe Kanalı
Ürün Açıklaması
Yerli üretim olan CNS-U-01P L240 C Form Patlatmalı Cephe Kanalı, 3 adet zikzak lama ankrajı ile bağlanır.
240 mm uzunluğundaki bu özel profil, CNS-M-06 T M16 (8.8 kalite) cıvatalarla entegre çalışarak 65 kN'a kadar eşdeğer çekme ve 70 kN kesme dayanımı sağlar; DD-3 ve DD-4 şartlarına uyum sağlar.
Kolon–Panel · Kiriş–Panel γ = 3
DD3-DD4

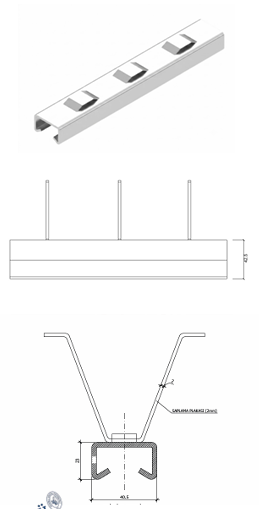

Teknik Çizim
Teknik Özellikler
| Uzunluk | 200 mm |
|---|---|
| Ankraj | 3xSaç Ankraj |
| Çekme Kapasitesi | 65 kN |
| Kesme Kapasitesi | 70 kN |
