C Form 2×Stud Ankrajlı Cephe Kanalı
Ürün Açıklaması
Yerli üretim CNS-U-01 L200 C Form Ankrajlı Cephe Kanalı, 2 adet stud ankrajı ile betona sabitlenerek kolon-panel ve kiriş-panel birleşimlerinde kullanılır.
250 mm uzunluğundaki bu profil, 35 kN çekme ve 30 kN kesme kapasitesiyle yapının güvenli ankrajını sağlar.
Kanalın arka ankraj tipi, miktarı ve uzunluğu projede ihtiyaç duyulan yüke ve konumlandırıldığı pozisyona göre değişiklik gösterebilmektedir.
Kolon–Panel · Kiriş–Panel γ = 3 DD3-DD4

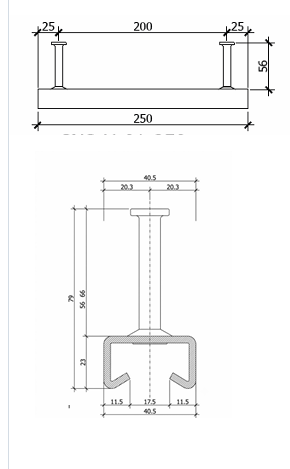

Teknik Çizim
Teknik Özellikler
| Uzunluk | 200 mm |
|---|---|
| Ankraj | 2xStud |
| Çekme Kapasitesi | 35 kN |
| Kesme Kapasitesi | 30 kN |
